天津城建大學裝配式建筑施工VR體驗系統實訓基地，根據建設的實用性、整體性和可擴展性等建設原則布局，充分利用虛實結合的思路進行基地建設，建設成為集參觀示范、科普宣傳、教學實訓及對外服務培訓的綜合性的裝配式建筑示范實訓基地。

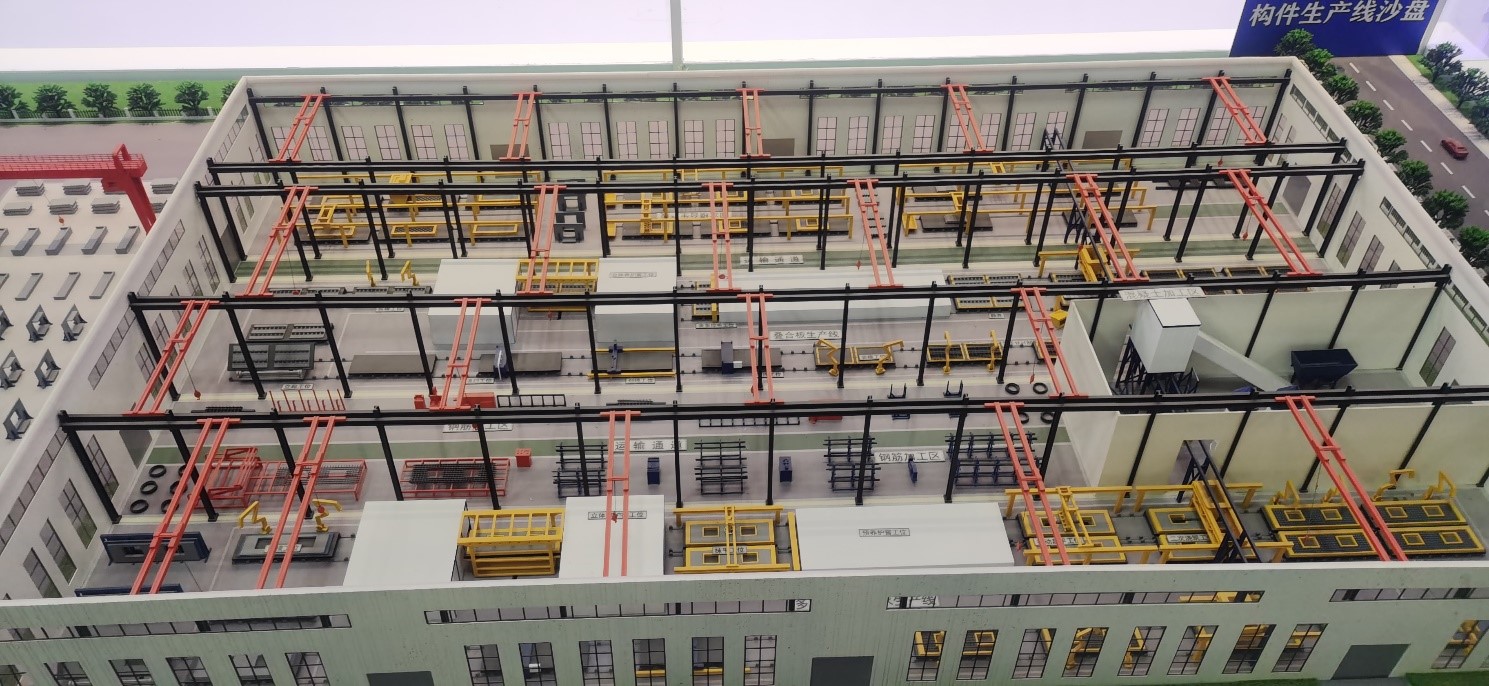

建設內容包括? 可拆卸裝配式建筑施工模型（1:3）、裝配式建筑節點構造模型、裝配式建筑構造AR系統、VR一體化集成平臺（集成裝配式建筑施工VR體驗系統、裝配式建筑裝修VR體驗系統、建筑工程質量通病VR實訓系統）、預制混凝土構件生產車間沙盤、套筒灌漿原理展示模型、人員實名制系統、升降機及物聯網監測模型、臨邊防護系統等。

項目還原度對比：

項目設計效果圖

現場實拍圖

項目掠影

（1）可拆卸裝配式建筑施工模型（1:3）

整個裝配式施工區域，展示了一個獨立別墅，按1:3縮小比例制作，配套吊機，真實還原該別墅的拆分和裝配過程，整個別墅模型占地3.6*2.44m。總高度1.2m；所有構件采用輕質材料制作，構件重量不超過20斤，外觀涂刷高粘性混凝土砂漿飾面，與真實構件外觀相似；所有節點與支撐系統，均按照比例和現行規范提供全部支撐系統、后澆段鋼筋、模板、節點連接件及配套施工工具；

構件類型：預制外墻板、預制內墻板、預制樓梯、疊合板、預制柱、預制梁等、PCF構件

通過可拆卸裝配式小別墅模型，學生可以以一個完整的項目為案例，開展裝配式項目制教學法，結合圖紙從深化設計源頭開始模擬，分別完成構件深化設計訓練、預制構件生產模擬、裝配式運輸模擬和裝配式施工安裝模擬等全過程

（2）裝配式建筑節點構造模型

裝配式建筑是指將預制構件在工廠中加工與生產后，運輸到施工現場，通過可靠的連接建造而成的建筑。因此“可靠連接”就是預制構件現場安裝的構造連接節點，通常包括墻與墻之間、板與板之間、板與墻之間等構造節點。這些構造節點通常是決定裝配式建筑好壞的重要因素。

以15G310-1～2《裝配式混凝土結構連接節點構造》等裝配式混凝土結構相應圖集規范為設計依據，通過一定的比例設計和定制，留出剖面構造，展示節點連接及工藝。所有節點均有展示底座，模型可以通過手勢滑動，實現模型的360°旋轉觀察。
各節點配套供掃描的二維碼，通過移動學習app掃描識別相應的圖紙、三維模型、圖文、視頻、AR等配套資源。

（3）裝配式建筑構造AR系統

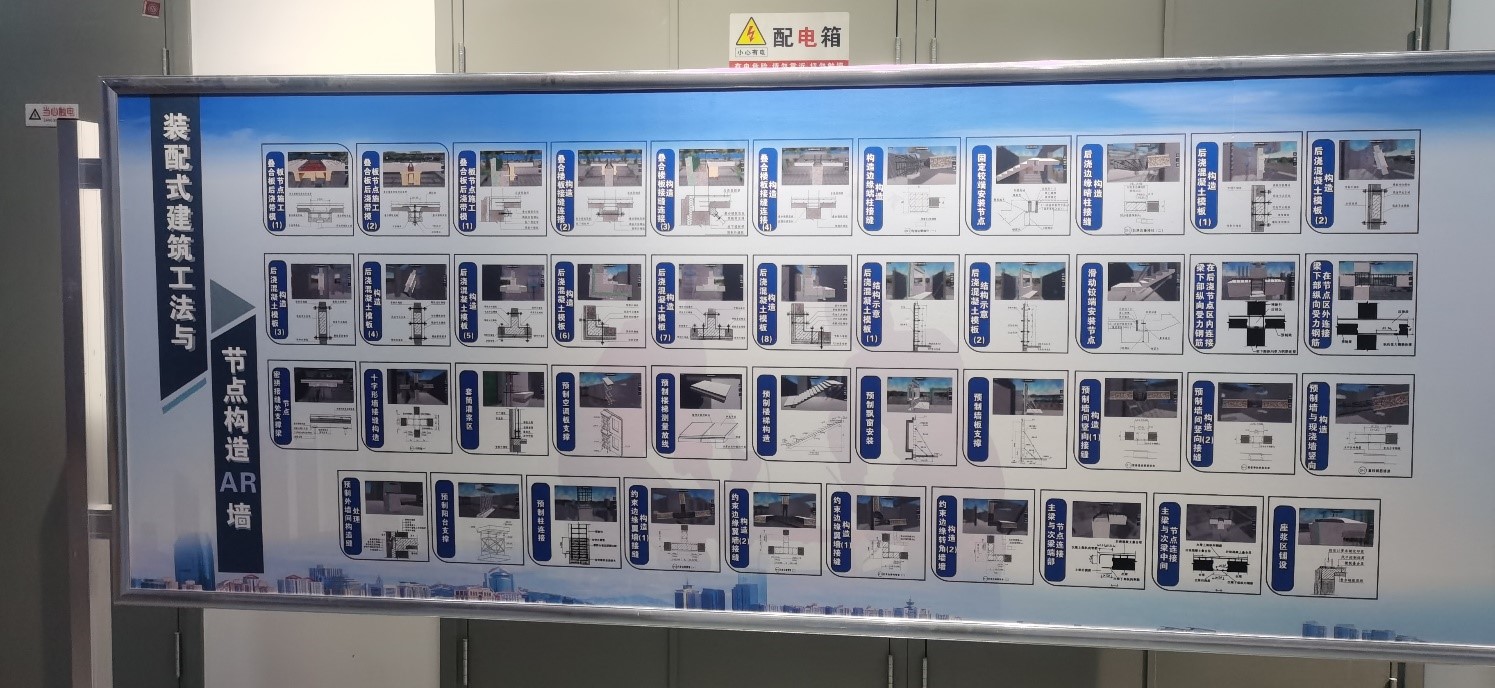

為了滿足裝配式建筑工法信息化教學，讓學生了解構件裝配式建筑構件與節點連接的相關規范和技術要求，對沙盤每個節點設置配套的銘牌，銘牌上設置配套的構件名稱和知識二維碼，用戶可在組裝完畢的工法樓后，通過手機掃描節點二維碼，可便捷的獲取各個節點的相關知識，將認知教學和實訓教學緊密的結合起來，提高學習效率。

（4）VR一體化集成平臺

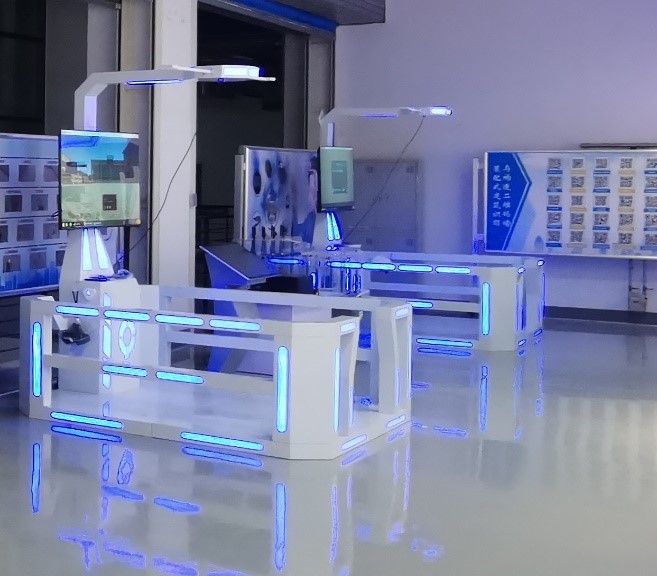

在整個實訓基地，設置二組VR綜合操作臺，VR體驗廳包括了VR操作臺、VR頭盔、VR軟件等，讓學生在了解裝配式建筑施工工藝后，分組在VR實訓基地進行沉浸式虛擬體驗

（5）裝配式建筑施工VR體驗系統

通過虛擬現實技術（VR），將裝配式建筑無法實現真實實訓的困難等到了解決，用戶可通過VR設備，根據裝配式的崗位技能要求進行VR沉浸式操作，主要劃分“預制構件生產VR實操系統”、“裝配式施工VR實操系統”兩大系統的十余個訓練模塊，可分別滿足構件裝配工、構件制作工、預埋工、灌漿工、構件構件質量檢驗員等工種技能的虛擬培訓和體驗。

預制構件生產VR系統，包括預制構件生產車間生產VR體驗、預制墻板制作VR實訓、預制樓梯VR實訓、預制疊合板VR實訓等內容

裝配式施工施工VR實操系統，包括吊裝準備VR實操實訓、預制墻板吊裝VR實操實訓、預制樓梯吊裝VR實操實訓、疊合板吊裝VR實操實訓、套筒灌漿VR實操訓、現澆節點綁扎VR實操實訓、外墻接縫質量驗收與施膠VR實操實訓等

（6）套筒灌漿原理展示模型

套筒灌漿作為裝配式建筑中重要的工作任務之一，要求學生掌握套筒灌漿的原理和不同灌漿的施工技巧，因此定制了套筒灌漿施工教學模型兩套——剪力墻套筒灌漿教學展示模型和預制柱套筒灌漿教學展示模型，該模型通過透明有機材料制作，學生可以看到構件的內部套筒結構，同時可以通過灌入有色稠狀液體模擬灌漿料，灌入模型中，讓學生了解灌漿料在不同灌漿方式中（座漿法和分倉法）的流動方向。

▲ 通過灌入帶顏色的水，讓學生了解套筒灌漿的流動方向，掌握灌漿原理

（7）裝配式建筑裝修VR體驗系統

隨著國家大力發展裝配式建筑，要求推進建筑全裝修，實行裝配式建筑裝飾裝修與主體結構、機電設備協同施工，積極推廣標準化、集成化、模塊化的裝修模式，提高裝配式裝修水平。我公司積極響應國家政策，為解決學生的裝配式裝飾裝修的認知與實訓，提供裝配式裝飾裝修VR綜合實訓系統。

軟件包括了VR+集成衛浴系統、VR+集成墻面系統、VR+集成吊頂系統、VR+集成樓地板系統等四大模塊。

（8）建筑工程質量通病VR實訓系統

建筑質量通病VR實訓系統采用MAYA建模，以Unity 3D游戲引擎實現全交互式三維實訓仿真；結合配套穿戴式VR設備，打造一個真實的建筑工程實訓產地，解決傳統建筑實訓過程中，實訓難、危險性高、耗材消耗量大、時間周期長等一系列難點。

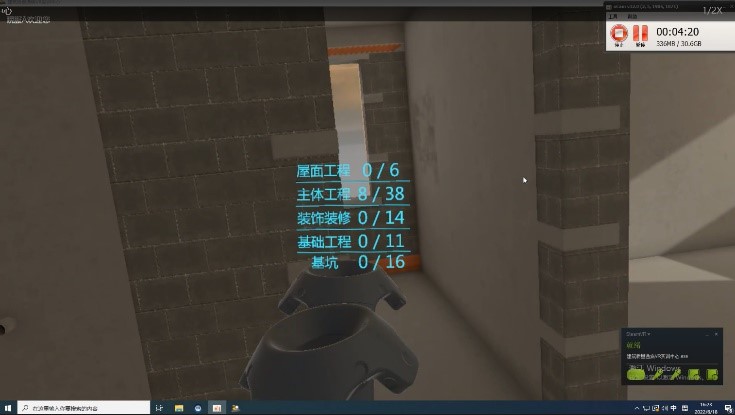

質量通病實訓場主要針對建筑施工中“常見病”、“多發病”的現象、產生原因及預防、治理措施，也介紹部分由于設計原因造成的質量通病及其防治方法。倡導“做中學”的理念，遵循“實訓為主，教學為輔”的原則進行設計。整套實訓系統共有87個質量通病點，包括主體工程38個，裝飾裝修工程14個，地基基礎工程27個，屋面工程6個。

（9）人員實名制系統

（10）升降機及物聯網監測模型

施工升降機模型及物聯網監控系統重點針對施工升降機非法人員操控、維保不及時和安全裝置易失效等安全隱患進行防控。實時將施工升降機運行數據傳輸至控制終端和工地大腦，實現事后留痕可溯可查，事前安全可看可防。

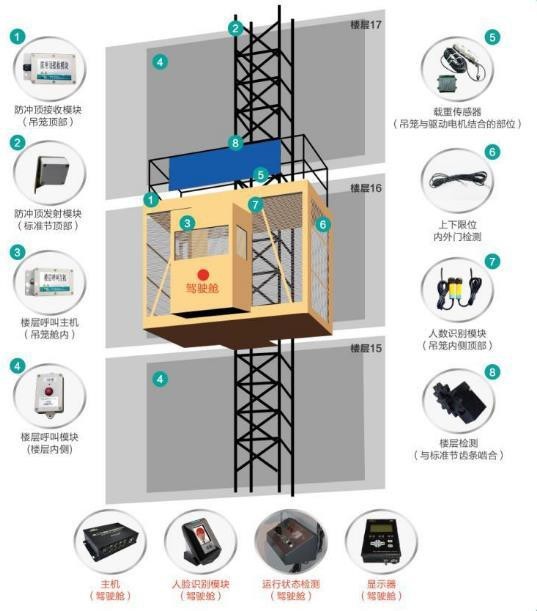

圖：施工升降機 IOT 實踐項目

（11）臨邊防護系統

系統概述

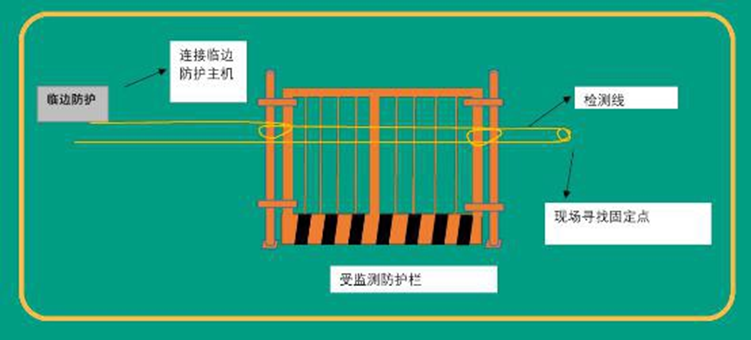

繞線式臨邊防護系統主要針對施工現場部分安全防護設施的防護狀態實時監控，如臨邊防護欄、危險區域警示牌、外圍防護欄、高壓電箱防護門等根據位移判定失效的防護設施，實現了防護設施防護狀態的實時監控及遠程監管。并通過 NB-IoT 無線通信技術、內置可充電大容量鋰電池同步解決了通電難通網難及維護難問題。
